一、电力调整器概述:

电力调整器是一种用于调节电力系统中负载电压、电流或功率输出的电子设备，主要用于对加热器、电动机、灯具等负载进行精确控制，广泛应用于工业自动化、家用电器等领域。

二、电力调整器的主要组成部分：
1、控制单元：如单片机、PLC、调节器面板，负责发出控制信号。
2、功率器件：如可控硅（SCR）、MOSFET、IGBT 等，负责实际调节电流/电压。
3、检测反馈单元：对电压、电流、温度等进行实时监测，进行闭环控制。
4、散热系统：大功率设备需加装散热器或风扇防止过热。

三、电力调整器的工作原理：
电力调整器的核心原理是通过控制电压或电流的有效值，来实现对负载功率的调节。常见的控制方式有以下几种：
1、相位控制
适用于交流电（AC）系统。
通过控制晶闸管（SCR）或可控硅的导通角，调节每个周期中电压的有效值。
导通角大 → 输出功率大；导通角小 → 输出功率小。
主要用于电阻负载如电加热器。
2、过零控制
只在交流电过零点进行开关操作，减少电磁干扰（EMI）。
多用于对负载冲击敏感的场合，如加热控制系统。
3、周期分配控制
将交流电周期分成若干个周期，然后按比例通断。
如：10个周期内导通6个周期，即输出60%功率。
特点是对负载电流冲击较小。
4、脉宽调制（PWM）控制
适用于直流电（DC）或经过整流的交流电。
通过改变脉冲的宽度（占空比）来调节平均电压或电流。
多用于直流电机调速、LED调光等场景。

四、电力调整器的作用：

‌调节输出功率‌：根据信号改变输出电能，让设备按需要发热，避免全开全关。

‌稳定控制温度‌：配合温控表自动调整，减少温度过冲和波动，提升恒温精度。

‌保护电气设备‌：具备软起动、过流及缺相保护，减少电网冲击，延长设备寿命。‌‌

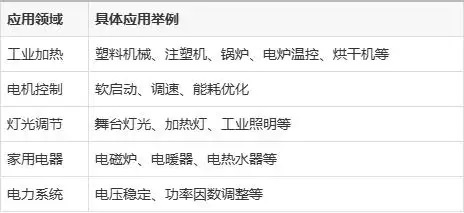

五、电力调整器的应用领域：

六、电力调整器的优点：
1、精准控制输出功率，提高能效；

2、可实现自动化、远程控制；

3、保护负载，延长使用寿命；

4、降低启动电流，减少电网冲击。
