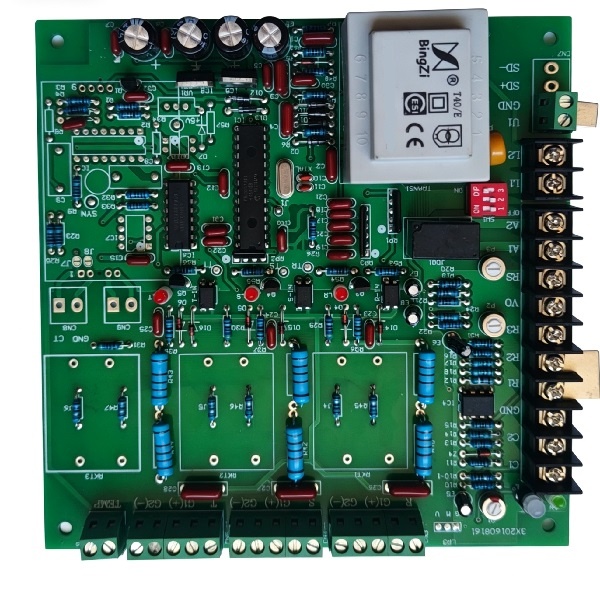

T40E触发板

一、T40E触发板概述：

触发板是工业控制里的功率器件驱动/控制板，核心是给可控硅SCR、IGBT等大功率开关管发同步、精准的触发脉冲，控制导通时刻与时长，实现调压、调功、调速、整流/逆变。

二、T40E触发板的工作原理（以可控硅为例）

1、同步采样：采集电网电压过零点，做同步基准。

2、移相/过零控制：

移相触发：过零后延迟α角发脉冲，α越小输出电压越高（适合电炉、加热）。

过零触发：在电压过零时开通/关断，减少谐波（适合电机、变压器）。

3、脉冲输出：输出强触发脉冲（足够电压/电流），可靠开通大功率器件 。

4、闭环调节（高端）：含PID，支持恒压/恒流/恒功率，带过流、过压、缺相保护 。

三、常见类型

三相可控硅触发板：工业加热、电炉、整流、电机软启动 。

单相可控硅触发板：小功率加热、调光、调温。

IGBT触发/驱动板：变频器、逆变器、UPS、电机驱动。

直流调速触发板：直流电机调速（如西门子6RA系列）。

过零/固态继电器触发板：小功率开关、温度控制。

四、T40E触发板的技术参数：

输入信号：DC 0-10V、4-20mA、电位器、开关量。

主回路电压：AC 220V/380V/660V，适配可控硅/IGBT耐压 。

触发模式：移相、过零、双模式。

控制精度：移相不对称度≤0.1°，脉冲前沿陡度≤0.2μs 。

保护功能：过流、过压、缺相、过热、反馈丢失 。

负载类型：电阻、感性、变压器一次侧 。

五、应用产品

1、工业炉、热处理、塑料机械温度控制。

2、风机、泵类电机调速/软启动。

3、电镀、电解、充电可控整流电源 。

4、灯光、烘箱、小家电调压调功。

5、变频器、UPS、光伏逆变IGBT驱动。

六、快速区分

触发板：侧重产生触发脉冲，控制功率器件开通时机。

驱动板：侧重功率放大+隔离，把弱信号变成能驱动IGBT/SCR的强信号。

控制板：含触发+驱动+逻辑+保护，功能更全 。
