固态继电器散热模块

一、固态继电器散热模块概述：

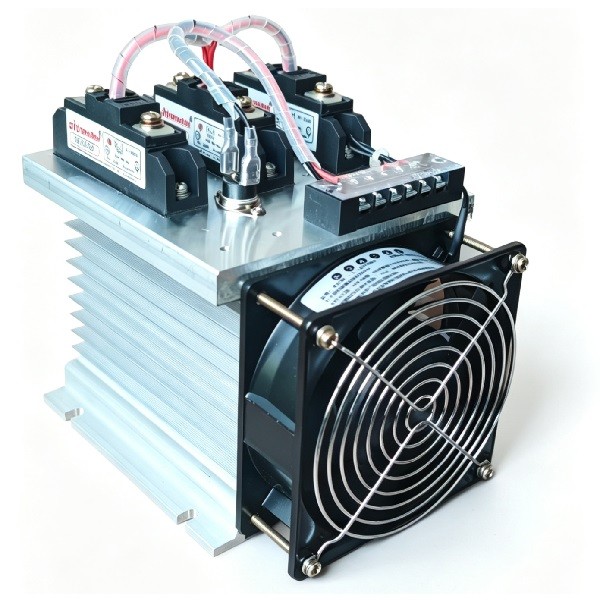

固态继电器（SSR）散热模块 = 铝合金散热器 + 导热界面材料 + 可选风扇/温控开关，目的是把SSR热量快速散掉，避免过热保护或烧毁。

二、散热模块作用：

SSR是半导体开关，大电流下会发热：单相≈1.5W/A，三相≈4.5W/A。

温度上限：底板≤80℃，超了会降额、误动作、烧坏。

经验：≥10A必须配散热器；≥100A必须加风扇强制冷却。

三、散热模块组成（三件套）

1、铝合金散热器（主体）

材质：6063铝（常用），导热好、重量轻、便宜。

结构：挤压型材+密集鳍片，垂直安装利于自然对流。

2、导热界面材料（关键）

导热硅脂：0.1–0.2mm薄涂，填充SSR与散热器接触面微小缝隙。

导热垫：绝缘、弹性好，适合批量装配。

作用：降低接触热阻，提高传热效率。

3、可选配件

散热风扇：DC24V/AC220V，≥50A推荐，强制风冷、散热强。

温控开关：75℃常闭，超温自动启动风扇或报jing。

安装螺丝：对角均匀拧紧，防止翘边、接触不良。

四、选型（按电流快速匹配）

≤10A：小铝片/金属背板，自然冷却。

10–30A：F系列散热器（如F-40/F-50），自然冷却。

50–100A：A系列大散热器 + 24V风扇，强制冷却。

≥160A：超大散热器 + 双风扇 + 温控开关，或水冷。

三相SSR（3只单相组合）：选E-70/F-120/G-220等专用三相散热器。

五、安装要点（直接影响寿命）

1、接触面处理：SSR底板与散热器表面清洁无油污，均匀涂硅脂。

2、安装方向：散热器垂直安装，鳍片上下通风；风扇吹鳍片。

3、间距：SSR之间留≥20mm；柜内上下留≥50mm风道。

4、紧固：螺丝对角分次。
