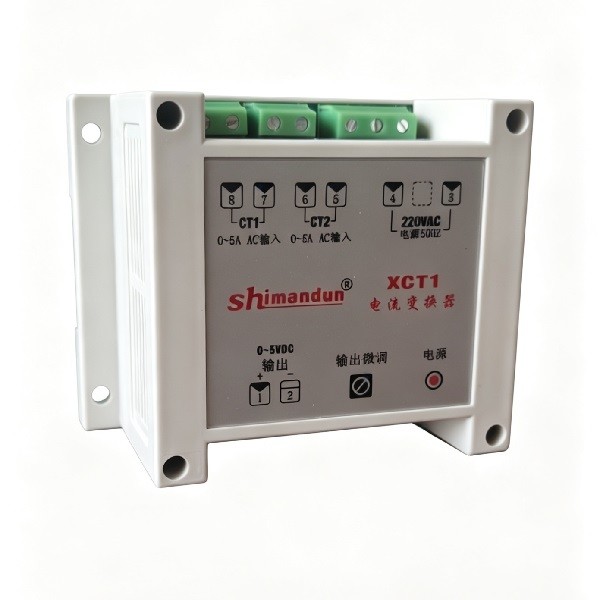

电流变换器

一、电流变换器概述：

电流变换器俗称电流互感器CT/电流变送器，一句话概括：把大电流 → 标准小电流/标准电压/4–20mA信号，同时隔离高压，给仪表/控制器/PLC用。

二、核心作用（温控系统里很常用）

量程缩小：如 0–500A → 0–5A 或 4–20mA

电气隔离：一次强电、二次弱电分开，安全

信号标准化：输出 4–20mA/0–5V，直接进岛电温控表/PLC

监测加热电流：配合温控表，做过流/断相/负载异常报警

三、常见类型（按原理）

1、电磁式 CT（交流专用）

原理：变压器，一次串主回路，二次输出 5A/1A

特点：便宜、工频准；只能测交流，二次严禁开路（会出高压）

2、电流变送器（交直流通用，常用）

输入：AC 0–5A / DC 0–10A

输出：DC 4–20mA（标准）/ 0–5V / 0–10V

供电：DC 24V

特点：隔离、线性好、抗干扰，直接进岛电温控表

3、霍尔电流传感器（交直流、高频）

原理：霍尔效应，非接触

特点：带宽高（≤100kHz）、隔离耐压高、无饱和；价格稍贵

4、分流器（直流、低压）

原理：高精度小电阻，测压降算电流

特点：便宜、快；无隔离，高压慎用

四、在岛电温控系统里怎么用（接线逻辑）

1、加热主回路（L） → 串入 CT/变送器一次侧

2、变送器输出（4–20mA）→ 接岛电温控表 模拟量输入（电流/电压端子）

3、温控表内设定：输入类型 = 4–20mA，量程对应 0–500A（举例）

4、用途：

显示实际加热电流

做过流报jing（超设定值就报警/停机）

配合PID做电流限幅/恒流控温

五、选型要点（快速对型号）

1、测量对象：交流→CT/交流变送器；直流→直流变送器/分流器

2、一次电流：如 0–100A、0–500A

3、输出信号：优先 4–20mA（温控/PLC通用）

4、精度：常规 0.5级；高精度 0.2级/0.1级

5、隔离耐压：≥2kV（工业常用）

六、常见问题

二次开路（CT）：危险高压！必须接仪表/短接；

信号不准：接线松动、量程不匹配、共地干扰；

无输出：24V供电没接、正负接反、一次没电流。
