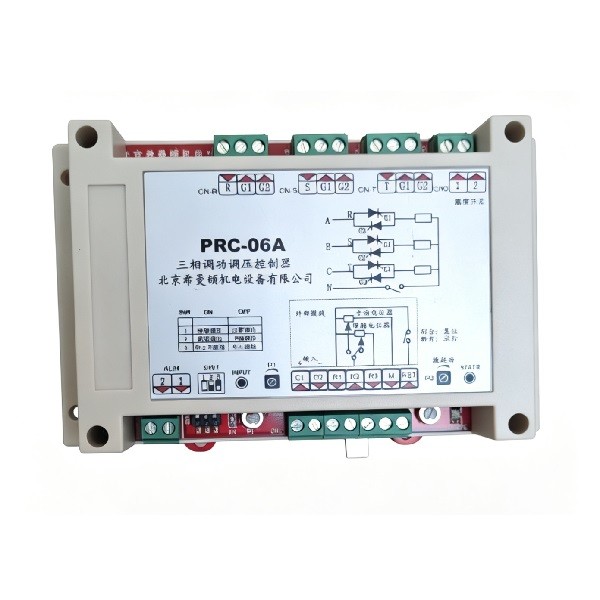

PRC-06A三相调劲调压控制器

一、PRC-06A三相调劲调压控制器概述：

PRC-06A三相调劲调压控制器又称为三相电力调整器 、 三相SCR调功器，就是用可控硅（SCR）对三相380V加热负载做连续功率/电压调节，配合岛电温控表非常常见。作用是：接收4–20mA / 0–10V控制信号（来自岛电温控表/PLC），内部用三相晶闸管SCR，把三相380V输出从0%–100%连续可调，实现电炉/加热器控温、恒压、恒流、恒功率。

二、两种核心控制模式：

1、移相调压（相位角）

每半波改变导通角，电压连续可调、响应快（≈5ms）

适合：红外灯、卤素灯、需要快速升温/精密控温

缺点：有谐波干扰

2、过零调功（周波控制）

在电压过零点触发，控制完整周波通断比例

适合：电阻加热炉、大惯性负载、长时间恒温

优点：谐波很小，对电网友好

三、和岛电温控表怎么配套：

岛电温控表（SR93/SRS11/FP系列）→ 4–20mA输出 → 接到三相调功器控制信号端

温控表做PID，输出4–20mA；调功器按信号大小输出0–100%功率

加热主回路：三相空开 → 调功器 → 加热负载（三角形/星形）

可选：加电流互感器CT+变送器，把电流信号传回岛电，做过流报警/断负载检测

四、关键参数（选型对照）：

输入电源：3AC380V±10%，50/60Hz

额定电流：30A/50A/80A/100A/160A/200A…（按负载电流×1.2–1.5倍选）

控制信号：4–20mA（默认）/0–10V

负载类型：阻性（加热管）、感性（变压器）

保护：缺相、过流、超温、缓启动（1–10s）

五、典型接线（端子叫法大致统一）

1、主回路

L1/L2/L3（U/V/W）：三相电源进

U2/V2/W2：接加热负载

2、控制信号（接岛电）

4–20mA+、4–20mA-：接岛电模拟量输出

3、报jing输出（无源触点）

公共端、常开、常闭：接报jing灯/蜂鸣器

4、辅助电源/风机

部分机型需接AC220V给风机/控制板供电

六、常见故障

1、不加热、输出为0：4–20mA没信号/正负接反；主回路缺相；保护动作（过流/超温）

2、温度到了不停：SSR/SCR击穿；岛电PID输出卡死；负载短路

3、电流不稳、跳变：接线松动；干扰大（控制线与动力线分开走）；负载不平衡

4、超温：PID参数太灵敏；移相模式谐波干扰测温；风机停转导致调功器过热

七、和岛电搭配推荐

一般电阻炉/烘箱：过零调功 + 岛电PID（AT自整定）

精密/快速升温：移相调压 + 岛电（带滤波）

大功率（>50kW）：选带风机+电流闭环的型号，加CT做电流监测
