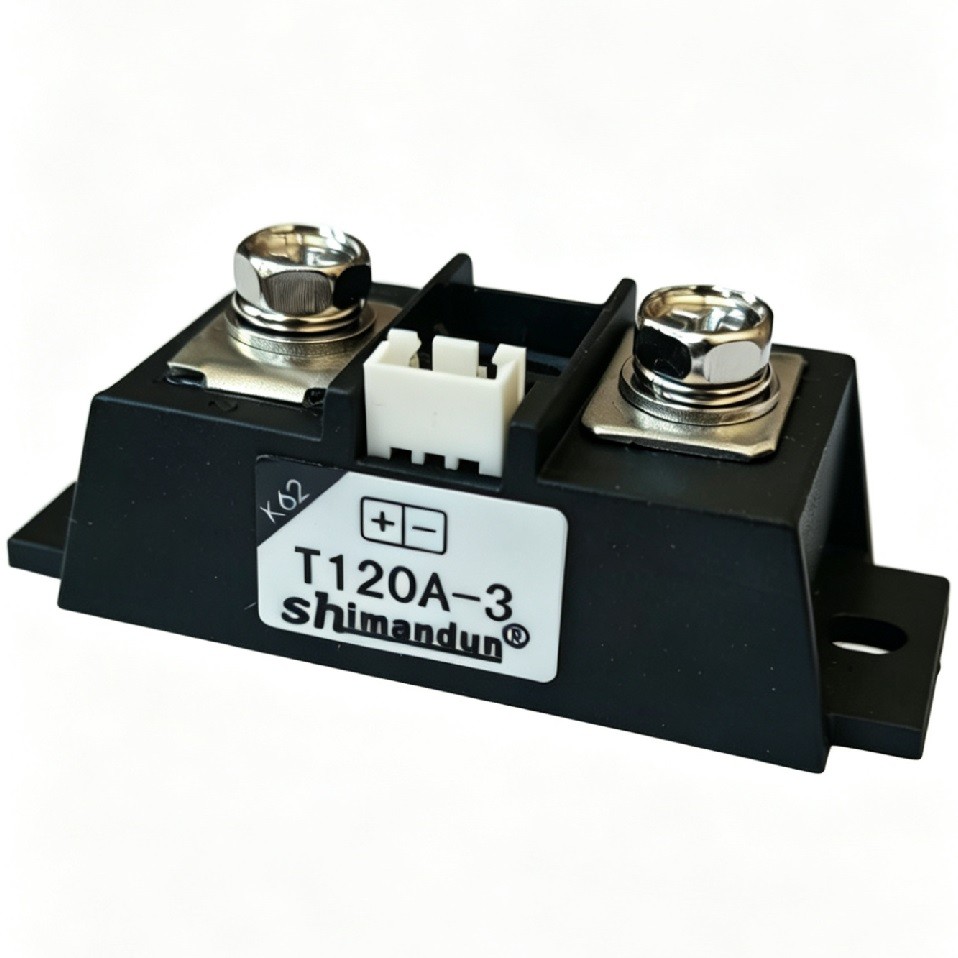

T120A-3增强型固态继电器

一、T120A-3增强型固态继电器产品概述：

增强型固态继电器（H系列/增强型S），是交流S的高端类型，核心是两只单向可控硅反并联，替代普通型的单只双向可控硅。

二、关键原理：dv/dt能力大幅提升

普通型（双向可控硅）：感性负载关断时，换向dv/dt仅≈10V/μs，易误触发、关断失败 。

增强型（双单向SCR反并联）：单极性工作，仅受静态dv/dt≈100–200V/μs限制，抗dv/dt能力提升5–20倍，感性负载稳定性极强 。

三、核心优势

1. 感性负载王者：电机、变压器、电感加热器等场景不易误关断/误触发 。

2. 功率与可靠性更高：双SCR均流、散热更好，耐流/耐压冲击更强，寿命更长 。

3. 耐压规格高：常见600–1200VAC，电流可达120A+。

4. 抗干扰强：内置RC吸收，谐波小、EMI低。

四、典型参数（对比）

参数 普通型H 增强型H

输出元件 双向可控硅 双单向SCR反并联

换向dv/dt ≈10V/μs ≈100–200V/μs

负载类型 阻性为主 阻性/感性/容性通用

耐压 220–480VAC 220–1200VAC

浪涌能力 较弱 强（可达700%）

五、选型与应用

型号：常见H、HZ、S、U、R、MTX、MFX系列。

场景：电机控制、变压器、工业加热、电容补偿、舞台灯光等大功率/感性负载 。

散热：≥10A必须配散热器，建议加导热硅脂。

六、小结

增强型H是普通H的升级款，核心解决感性负载关断不可靠问题dv/dt、功率、稳定性全面提升，是工业大功率/感性负载的首选无触点开关 。
